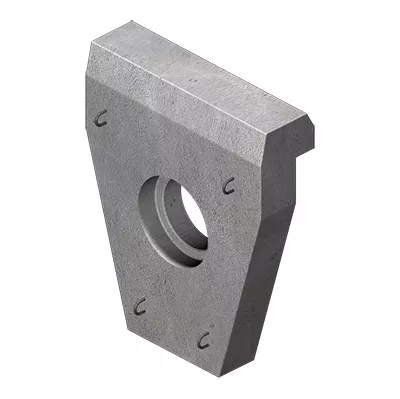

Портальная стенка СТ-8 (Серия 3.501.1-144) – элемент сборного оголовка железобетонной трубы. Устанавливаются у входного и выходного конца водопропуска. Портальная стенка предотвращает вымывания и обрушения грунта насыпи, имеет отверстие, соответствующие диаметру звена.
Маркировка изделия
Для примера маркировки унифицированных колодцев, рассмотрим СТК 2, где:
- СТК - Элемент воодоотводного сооружения (портальная стенка)
- 1 - типоразмер стенки.
Портальные стены СТК изготавливаются в 2 размерах по ширине: 30 и 35 см.
Классификация по типоразмерам
Типоразмер портальной стенки зависит от ширины и высоты стенки:
1 –длина 150 см., высота 185 см.;
2 –длина 226 см., высота 235 см.;
5 – длина 125 см., высота 272 см.;
6 – длина 142 см., высота 293 см.;
7 – длина 176 см., высота 325 см.;
8 – длина 210 см., высота 357 см. - 1 - типоразмер стенки.
